水泵房消防改造现场勘查技术要点

消防水泵房是建筑消防给水系统的核心枢纽，其运行可靠性直接关系建筑整体的火灾防控能力。在水泵房消防改造工程中，现场勘查是首要且关键的环节——勘查工作的质量，从根本上决定了改造方案的针对性与可行性。只有通过科学、系统的现场勘查，全面掌握水泵房的实际情况，才能为后续设计、施工提供准确可靠的技术依据。本文从建筑结构、消防水泵、管道系统、电气系统及配套设施的维度，系统阐述现场勘查的技术要点与操作方法。

一、建筑结构与空间布局勘查

1、空间尺寸测量

水泵房的空间尺寸是设备布置与管道走向设计的基础约束条件，必须准确获取。

测量宜采用激光测距仪进行操作。长度测量时，将仪器置于墙角位置，对准相对墙面读取数据；宽度测量同理；高度测量时，垂直向上对准天花板读取数据。所有测量结果应详细记录于现场草图中。

除整体尺寸外，还应重点测量结构构件的具体位置与尺寸。柱子的边长或直径、梁的高度与宽度，均需逐项记录。这些构件往往对大型设备的进场、安装及日常维护空间产生直接影响，在设计设备布局时必须予以充分考虑。

2、防火分隔与安全出口核查

附设在建筑内的消防水泵房，应采用耐火极限不低于2.0h的防火隔墙和1.50h的楼板与其他部位隔开。勘查时应核查隔墙与楼板的耐火构造是否满足上述要求，疏散门是否采用甲级防火门。

消防水泵房不应设置在地下三层及以下，或室内地面与室外出入口地坪高差大于10m的地下楼层。疏散门应直通室外或安全出口。勘查时应确认水泵房的设置楼层及疏散条件是否符合要求。

3、地面与墙面状况检查

地面检查应重点关注裂缝与积水现象。发现裂缝时，应使用塞尺测量其宽度，并记录走向，据此判断是否存在结构沉降或荷载超限等问题。积水通常表明排水系统存在缺陷，应同步检查地漏位置及排水坡度是否满足设计要求。

墙面检查应以渗水和脱落现象为重点。发现渗水痕迹时，应沿痕迹追溯水源，判断是否为墙内预埋管道渗漏所致。墙面脱落应记录面积与位置，评估其对设备固定及后续施工的潜在影响。

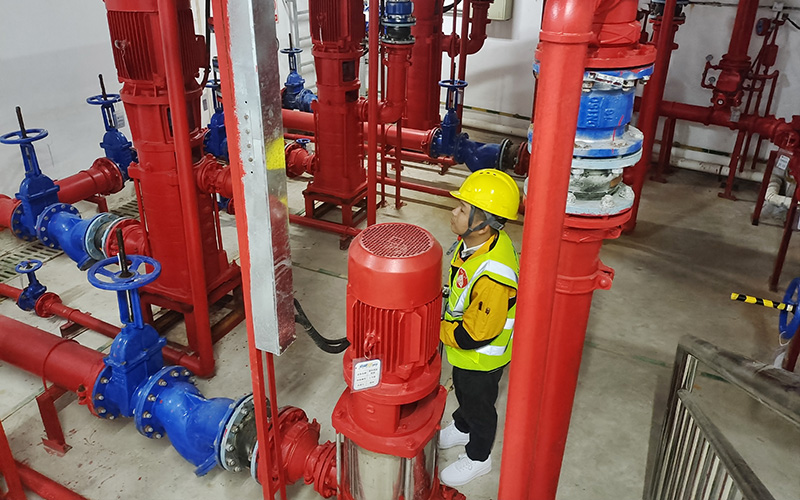

二、消防水泵勘查

消防水泵是水泵房的核心设备，其技术状态直接决定消防给水系统的供水能力与可靠性，应作为勘查工作的重点内容。消防水泵产品质量应符合《消防泵》GB6245-2025的有关规定。

1、外观检查

应沿水泵四周进行绕行观察，全面检查泵体是否存在破损、锈蚀等缺陷。发现缺陷后，应拍照记录并标注具体位置。同时，应抄录水泵铭牌上的型号、流量、扬程、功率等参数，并与原始设计资料逐项核对。参数存在偏差的，应进一步查明原因并记录在案。

2、手动盘动检查

在切断电源并悬挂安全警示标识的前提下，手动盘动水泵联轴器，应盘动360°以全面检查转动是否顺畅，判断有无卡滞或异常阻力。盘动困难或出现明显顿挫感的，可能存在轴承损坏或内部转子卡死等故障，需要进一步检查确认。

3、通电测试

在具备条件且经相关人员许可、确保安全的前提下，可进行短暂通电启动测试。测试时应密切观察水泵运行时的振动情况——消防水泵运转应平稳，应无不良噪声和振动——可通过手感判断，也可使用振动测量仪器获取数据；同时应仔细辨别运行声音，正常工况下声音应平稳连续，若出现尖锐摩擦声、周期性撞击声等异常噪音，往往预示轴承磨损、叶轮与泵壳碰擦等机械故障。异常现象应详细记录其特征与出现时机。

此外，消防水泵应在55秒内投入正常运行。通电测试时应记录水泵从启动到正常运转的时间，作为判断其响应性能的依据。

4、吸水方式核查

消防水泵应采用自灌式引水方式，并应保证全部有效储水被有效利用。勘查时应确认水泵的吸水方式是否符合自灌式吸水要求，吸水管水平管段上不应有气囊和漏气现象，变径连接时应采用偏心异径管件并管顶平接。

5、水泵机组布置间距

勘查时应复核消防水泵之间以及消防水泵与墙或其他设备之间的间距，应满足安装、运行和维护管理的要求。设备间距不足将直接影响日常检修和故障排除的效率。

三、管道系统勘查

1、管道材质与连接方式判定

管道材质可通过外观初步识别：镀锌钢管表面呈现锌层特有的金属光泽，不锈钢管表面光滑且色泽较亮。无法通过外观确定的，可使用金属材质分析仪辅助检测。

连接方式的检查应根据不同类型分别进行：焊接连接应检查焊缝是否饱满、均匀，有无裂纹或气孔；法兰连接应确认螺栓齐全且紧固到位，密封垫片无老化变形；螺纹连接应观察丝扣完整性及密封填料情况，检查有无渗漏痕迹。所有发现的问题应记录具体位置并予以标注。

2、管道走向与标识核查

应沿管道敷设路径逐一巡查，在现场草图中绘制完整的管道布局，标注分支位置、转弯节点及与消防水箱、水泵等设备的接口位置。该图件是后续判断管道走向是否合理、是否需要调整的主要依据。 管道标识检查应严格对照规范要求：消防管道表面应涂刷红色油漆或设置红色环圈标志，并注明管道名称及水流方向。环圈标志的宽度不应小于20mm，同一独立单元内的环圈数量不宜少于2处，间隔不宜大于4m。标识缺失或不符合上述要求的，应在改造方案中予以补充完善。

四、电气系统勘查

1、配电箱与控制柜检查

首先查看配电箱及控制柜的柜体有无变形、损坏，柜门上的回路名称、电压等级等标识是否清晰完整。消防水泵控制柜的安装位置和防护等级应符合设计要求。

切断电源并确认安全后，开启柜门检查内部电气元件——接触器、继电器、断路器等——的外观状态，查看有无烧焦、破损痕迹，接线是否牢固可靠。元件异常可能影响水泵的正常启停及运行控制，应详细记录并提出处置建议。

2、线路敷设与绝缘接地检测

线路敷设质量直接影响系统供电安全。检查时应确认线路走向整齐有序，避免交叉缠绕和过度弯曲；线路固定应牢靠，穿墙及穿楼板处应设置保护套管，防止机械损伤和受潮。

绝缘电阻与接地电阻的测试是电气勘查的关键环节，应使用兆欧表和接地电阻测试仪进行测量。根据GB 50974-2014第12.2节进场检验的相关要求，消防水泵控制柜中带电端子与机壳之间的绝缘电阻应大于20MΩ，电源接线端子与地之间的绝缘电阻应大于50MΩ。电机绕组对地绝缘电阻在冷态下不应低于0.5MΩ。测试数据均需记录，不符合要求的应分析原因并在改造中予以整改。

接地电阻测试方面：采用共用接地装置时，接地电阻值不应大于1Ω；采用专用接地装置时，接地电阻值不应大于4Ω。消防水泵房的接地系统通常采用共用接地装置，勘查时应根据实际情况对照相应标准进行判定。

五、配套辅助设施勘查

1、消防水箱勘查

消防水箱是火灾初期灭火用水的主要来源，其有效储水能力直接关系到初期火灾控制效果。

外观检查应查看箱体有无锈蚀、渗漏。根据GB 50974-2014第4.3.9条，消防水池（箱）应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示水位的装置，同时应有最高和最低报警水位。勘查时应确认就地水位显示装置是否完好、读数是否准确，远程水位显示是否正常传输至消防控制室，最高和最低报警水位功能是否有效。

条件允许时，可开启人孔进入内部检查，查看防腐层是否完好、底部有无杂物沉积。缺陷应评估其对水箱使用寿命的影响程度，并在改造中予以修复或更换。

2、排水设施勘查

消防水泵房应采取防水淹没的技术措施。勘查时应检查是否有挡水门槛、集水坑及提升泵等设施。地漏应保持通畅，排水管道接口应严密、无渗漏。排水泵的流量应按最大补水管流量选取。

采用排水泵排水的，应按消防水泵的检查方法进行外观检查、手动盘动及通电测试，确认其工作状态是否正常。排水设施的任何缺陷均需记录并提出整改措施。

3、消防专用通信与应急照明

消防水泵房应设置与消防控制室直接联络的通信设备。勘查时应确认通信设备是否完好、联络是否畅通。同时应检查应急照明和安全出口指示标志的设置情况，确保在断电情况下人员能够安全疏散。

水泵房消防改造工程涉及多系统、多专业的协同作业，现场勘查作为工程实施的起点，其全面性和准确性直接决定了改造方案的合理性与工程质量的可靠性。勘查人员应熟练掌握《消防给水及消火栓系统技术规范》GB 50974、《建筑设计防火规范》GB 50016、《消防泵》GB 6245等相关标准的技术要求，系统运用科学方法，对建筑空间、防火分隔、核心设备、管道管网、电气系统及配套辅助设施进行全面细致的检查与数据采集。勘查成果应做到数据真实、记录完整、问题清晰、位置准确，为改造方案的设计与施工奠定坚实的技术基础。
